KÍCH THƯỚC THANG MÁY GIA ĐÌNH TẢI TRỌNG TIÊU CHUẨN 350KG,450KG, 550KG, 630KG

Bạn đang muốn lắp đặt thang máy cho gia đình ? Bạn phân vân khi lựa chọn kích thước thang máy gia đình, ải trọng thang máy để phù hợp với diện tích của ngôi nhà cuả mình?  Công Ty Thang Máy DigiLift  sẽ có một số tư vấn về kỹ thuật để Quý Khách có thể tham khảo đưa ra lựa chọn phù hợp nhất, giá cả hợp lý với nhu cầu của mình

THÔNG SỐ KÍCH THƯỚC THANG MÁY GIA ĐÌNH TIÊU CHUẨN VÀ CÁCH BỐ TRÍ PHÙ HỢP

Hiện nay thang máy gia đình đã rất phổ biến đối với người tiêu dùng Việt.Thang máy gia đình xuất hiện nhiều trong biệt thự gia đình, chung cư mini, khách sạn, nhà ở dân dụng bởi sự thuận tiện trong di chuyển mà nó mang lại cho gia đình…

Thông thường kích thước diện tích hố thang máy sẽ được thiết kế tư vấn để phù hợp với diện tích và được bố trí hợp lý tận dụng diện tích tối đa của ngôi nhà, dưới đây là bản thông số kỹ thuật kích thước hố thang máy gia đình, quý khách có thể tham khảo

LƯU Ý : trong quá trình xây dựng hố thang máy chiều rộng ( Wh ) sẽ được cộng thêm từ 30-40 mm phòng những trường hợp hố thang bị ngã đỗ

 Tùy theo diện tích sử dụng của ngôi nhà. Ví trí thiết kế đặt thang máy sẽ được bố trí khác nhau để tận dung không gian cho ngôi nhà. Dưới đây là hình ảnh tham khảo theo 2 cách bố trí diện tích hố thang

Hố thang sử dụng đối trọng phía sau : Ví dụ diện tích nhà 5 x 15 m2



Hố thang sử dụng đối trọng bên hông:Ví dụ diện tích nhà 4 x 18 m2

Kích thước hố thang máy sẽ thay đổi theo nhu cầu của người dùng, vì thế các mốc tải trọng thang máy khác nhau thì kích thước sẽ thay đổi theo. Do vậy bạn cần chú ý đến các thông số hố thang máy tiêu chuẩn theo quy định của ngành.

Cách tính kích thước cabin từ thông số hố thang

• Cabin đối trọng phía sau :

Hố thang            :Rộng ( Wh ) 1400 x Dài ( Dh) 1600

Cửa cabin           : CO 650

Chiều rông         : Wh 1400 – 400 = Wc 1000

Chiều dài           :  Dh 1600 – 600 = Dc 1000

Diện tích cabin  : Wc 1000 x Dc 1000 = 1.0 m2

• Với diện tích 1.0 m2 cabin thang máy sẽ có tải trọng 350kg sử dung động cơ 3.1kw Fuji Korea

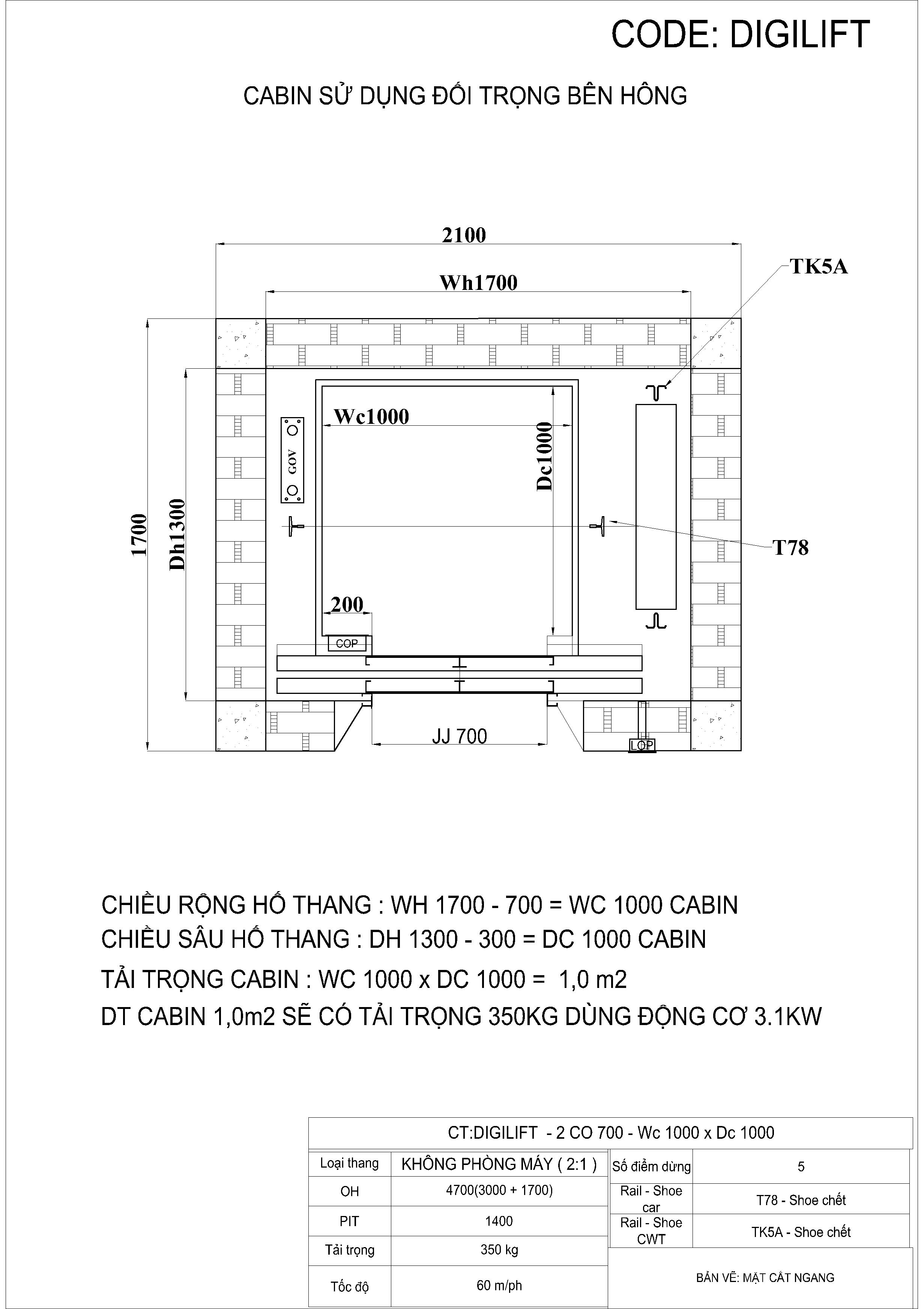

• Cabin đối trọng bên hông :

Hố thang            :Rộng ( Wh ) 1700 x Dài ( Dh) 1300

Cửa cabin           : CO 700

Chiều rông         : Wh 1700 – 700 = Wc 1000

Chiều dài           :  Dh 1300 – 300 = Dc 1000

Diện tích cabin  : Wc 1000 x Dc 1000 = 1.0 m2

• Với diện tích 1.0 m2 cabin thang máy sẽ có tải trọng 350kg sử dung động cơ 3.1kw Fuji Korea

*Tải trọng thang máy dựa trên “ tải định mưc và diện tích hữu ích tối đa của cabin “   theo TCVN6396-20:2017 trang số 74

Tham Khảo Thêm :  tải định mức và diện tích hữu ích tối đa của cabin
Tham Khảo Thêm : kích thước cửa thang máy

KÍCH THƯỚC CHIỀU CAO CỦA HỐ THANG MÁY GIA ĐÌNH ĐỐI VỚI CÔNG TRÌNH BỊ HẠN CHẾT CHIỀU CAO “ OverHead “

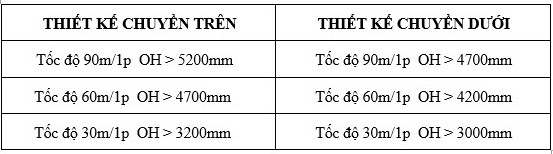

OverHead  hay còn gọi là “ OH “ cho dễ hiểu hơn nó là chiều cao của tầng trên cùng được tính từ mặt sàn tầng trên cùng đến vị trí sàn móc nóc phòng máy khu vực đặt móc treo Palang bao gồm cả vị trí đặt động cơ.

Tầng OH cao hoặc thấp sẽ ảnh hưởng đến thiết kế chuyền trên hoặc chuyền dưới và tốc độ di chuyển của thang.

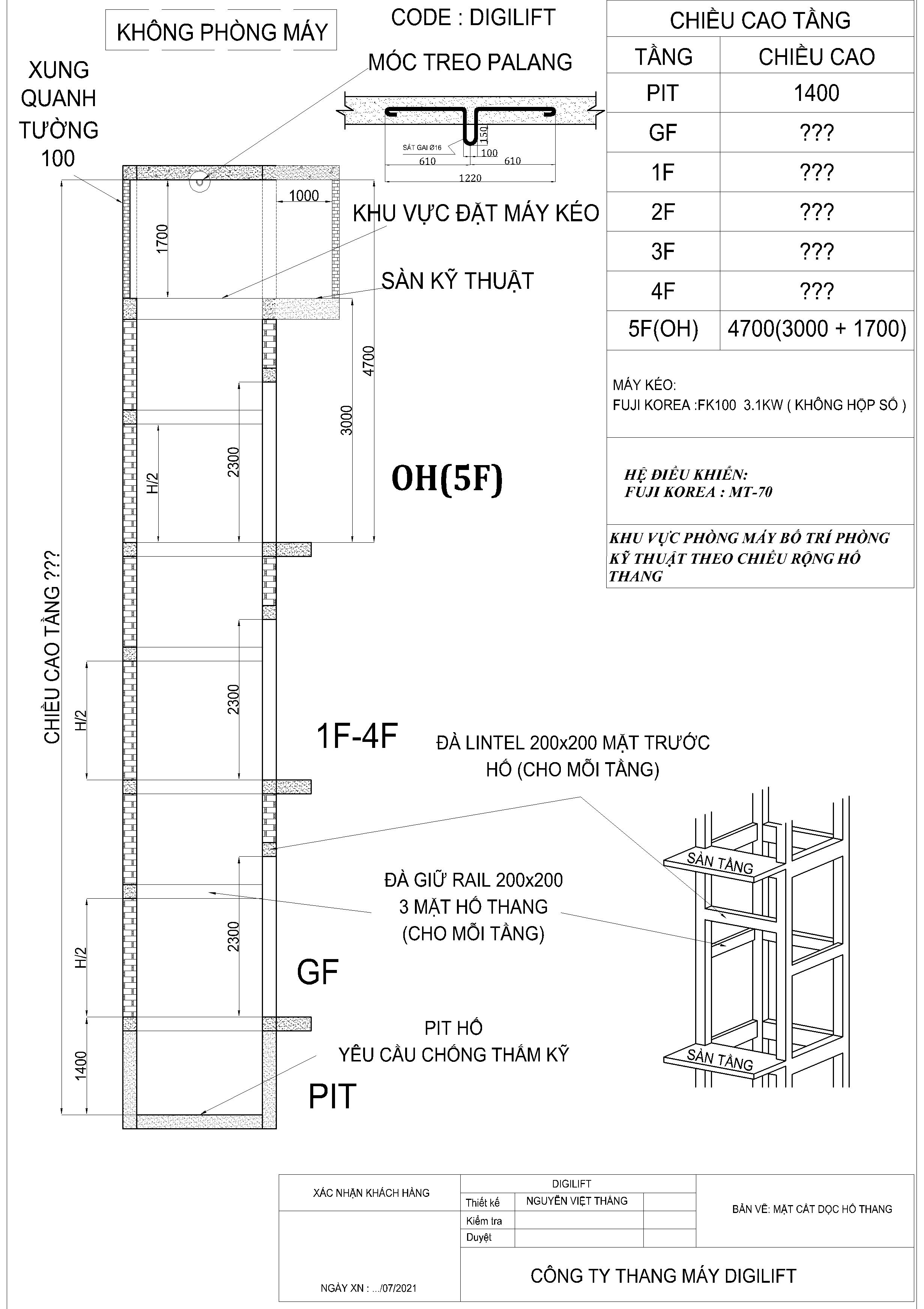

Ví dụ: Ngôi nhà có 5 điểm dừng 1F,2F,3F,4F,5F, chiều cao tầng 5F trên cùng của nhà 3000mm để lắp được thang máy lên đến vị trí tầng 5F, với chiều cao 3000mm cần phải xây thêm 1 phòng máy có chiều cao 1850mm. Tổng chiều cao của đoạn này là 4700mm và được gọi là OH. Chiều cao đạt để thang máy di chuyển ở ở tốc độ 60m/1p.

LƯU Ý : Tùy theo thiết kế của mỗi công trình nhà ở có tầng trên cùng chiều cao khác nhau, vì thế phòng máy sẽ đc tiết kế khác nhau nhưng vẫn đảm bảo an toàn kỹ thuật trong quá trình thang máy hoạt động. và chiều cao của phòng máy cũng tùy thuộc vào kích thước của động cơ. Ví dụ chiều cao tầng có thể lên đến 3800mm thì phần phòng máy sẽ xây lên 1200-1300mm để đạt chiều cao OH 4700-4800mm ( Chiều cao này chỉ cáp dụng cho động cơ không hộp số )



Đối với công trình thang máy trong các thành phố đặc biệt là các khu đô thị thì chiều cao công trình thường bị khống chế. Do vậy kích thước chiều cao phòng máy cần thấp nhất có thể tiết kiệm chiều cao, phù hợp với dòng động cơ không hộp số

Kích thước chiều cao loại thang máy không phòng máy tiết kiệm 1m so với loại thang máy có phòng máy

KÍCH THƯỚC ĐÀO HỐ PÍT ĐỐI VỚI THIẾT KẾ TIÊU CHUẨN VÀ THIẾT KẾ BỊ HẠN CHẾ

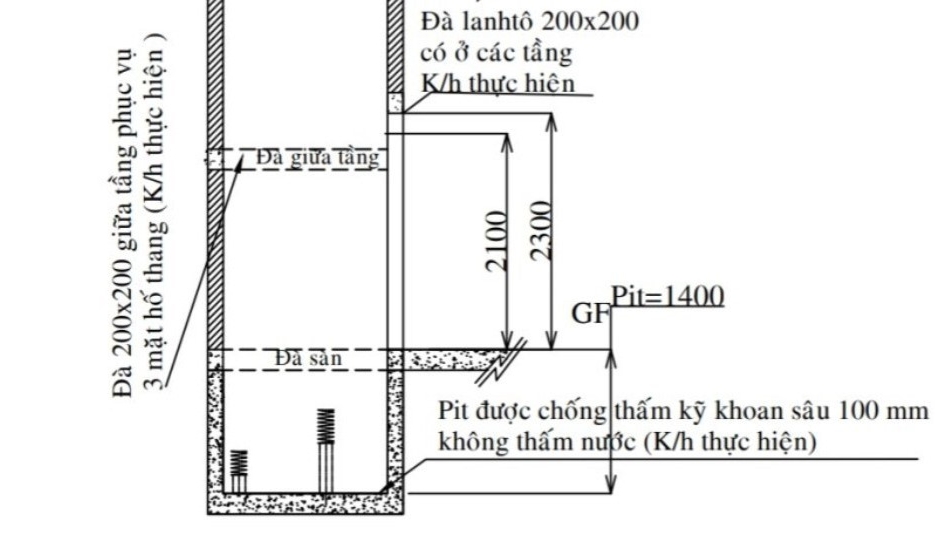

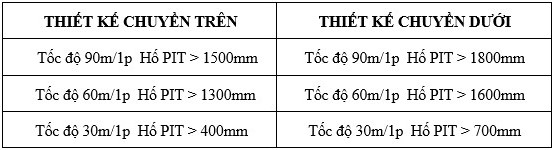

Kích thước tối thiểu về chiều sâu của hố pít là 400mm và tối đa 1800mm tùy vào thiết kế kỹ thuật và tốc độ di chuyển của thang máy, hố PIT tiêu chuẩn cho thang máy chay tốc độ 60m/1p chuyền trên có độ sâu là 1400mm. Hố PIT được đổ bê tông có độ dày >200mm ở 4 vách đứng và 500>700mm ở mặt đáy, cần phải sử lý tốt để tránh tình trạng thấm nước ở vị trí liên kết giữa mặt đáy và 4 vách tường.
Nếu trường hợp cải tạo là móng bè hoặc móng băng, không thể đào sâu được thì chúng ta phải nâng lên 1 bậc so với nền.

Kích thước hố thang máy gia đình về bề rộng và dài dưới cos 0.00





PHÒNG MÁY ( Wm )

Phòng máy : có thể gọi phòng kỹ thuật là nơi đặt các thiết bị linh kiện tủ điện và động cơ của thang máy. Thông thường phòng kỹ thuật được thiết kế to hơn kích thước của hố thang ở chiều rộng ( Wm ) 1000mm, vị trí bên trái hoặc bên phải tùy thuộc vào không gian diện tích ở phía trên máy nhà và cũng có thể được đặt ở phía trước theo hướng cửa ra vào. Mục đích bố trí phòng kỹ để cho quá trình thi công vận hành được thuận tiện, đảm bảo an toàn cho quá trình bảo trình bảo dưỡng và sử lý tình huống có sự cố cần thao tác bằng tay.

Như vậy nếu xét về chiều sâu và chiều cao thiết kế hố thang máy, Công ty DigiLift đã cung cấp thông tin, thông số kỹ thuật được đơn vị đã và đang áp dụng cho thiết kế thang máy gia đình, nó sẽ giúp bạn đã có thể chọn được kích thước thang máy gia đình phù hợp với yêu cầu cẩu mình. Nếu bạn có các thắc mắc khác về kỹ thuật, giá thang máy gia đình, hãy liên hệ với Công Ty qua số 0901 322 122 để được tư vấn chi tiết và báo giá ưu đãi nhất!

DigiLift thiết kế, sản xuất thang máy đa dạng kích thước theo yêu cầu của khách hàng.
